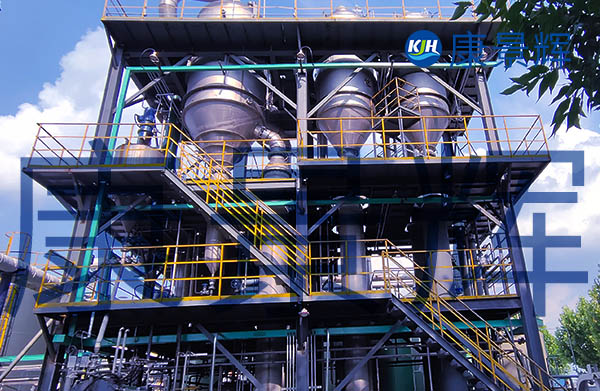

一、5t/h三效雜鹽蒸發器設計基礎

1.進料量：5000kg/h（含固1%～3%，TDS50000～100000mg/L，主要為NaCl、Na?SO?、少量有機/重金屬雜鹽）

2.蒸發量：≈4500kg/h（出料含固30%～40%，需進一步結晶干燥）

3.生蒸汽：0.3MPa（表）飽和蒸汽，耗汽≈1350kg/h（三效順流+強制循環，蒸汽經濟比3.3）

4.冷卻水：30m3/h（Δt=8℃）

5.裝機功率：≈22kW（含泵、真空機組、離心機）

二、5t/h三效雜鹽蒸發器工藝路線

推薦“順流-強制循環”三段式：

1.Ⅲ效（低溫）→Ⅱ效→Ⅰ效（高溫），利用二次蒸汽逐級加熱；

2.每效設置獨立循環泵，確保高固含不沉積；

3.末效真空度-0.085MPa，蒸發溫度55℃，減少有機雜質熱分解。

流程示意

原液→預熱器→Ⅲ效分離器→Ⅲ效循環泵→Ⅲ效加熱器→Ⅲ效分離器（部分母液）→Ⅱ效→Ⅰ效→稠厚器→離心機→濕雜鹽→干燥/包裝

二次蒸汽：Ⅰ效→Ⅱ效殼程→Ⅲ效殼程→表面冷凝器→真空泵

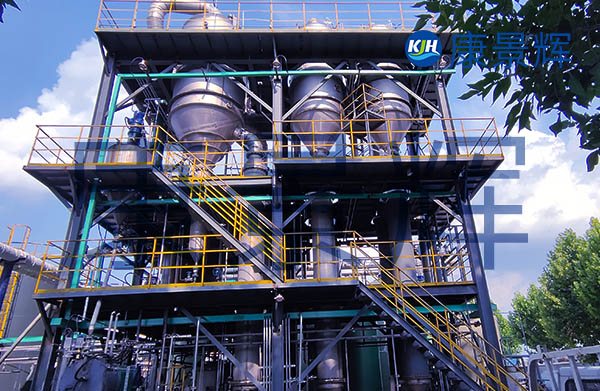

三、處理量5t/h三效雜鹽蒸發器關鍵設備選型

四、三效雜鹽蒸發器運行參數

生蒸汽：1350kg/h（0.3MPa飽和）

冷卻水：30m3/h（32℃/40℃）

儀表氣：0.3Nm3/min，0.6MPa

電力：22kW（裝機），運行≈18kWh

五、防結垢與清洗

1.在線加藥：每效循環管設NaOH/EDTA點滴加藥口，維持pH9–10，抑制Ca/Mg結垢。

2.每周1次熱水沖洗（80℃，30min）；每月1次5%檸檬酸/硝酸化學清洗。

3.出料泵、循環泵設沖洗接口，停機前清水置換10min。

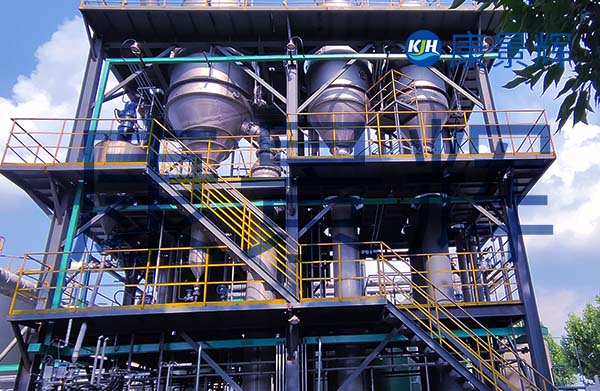

六、占地與投資（參考）

裝置占地：8m×6m×7m（兩層鋼架）

設備投資：約80–100萬元（含安裝、自控、保溫）

運行成本：蒸汽1.35t/h×150元/t≈200元/h；電18kWh×0.8元≈15元/h；合計≈215元/h。

七、排放與資源化

蒸出水：TDS≤200mg/L，可回用或納管。

雜鹽含水≤8%，按危廢或進一步精制分鹽（NaCl/Na?SO?）后資源化，實現零排放目標。

該5t/h三效雜鹽蒸發器采用“順流強制循環”工藝，在蒸汽經濟比3.3的情況下，可穩定處理高含鹽雜鹽廢水，能耗與占地均優于單效/雙效系統，滿足環評零排放及危廢減量要求。
